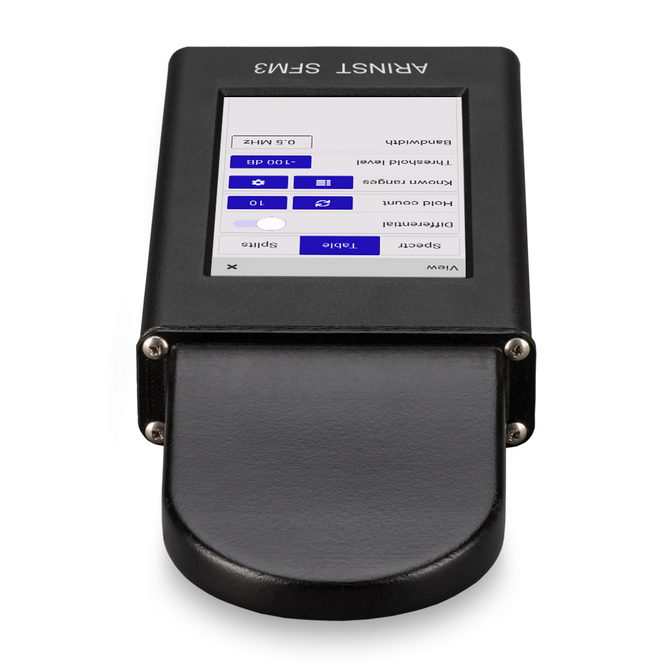

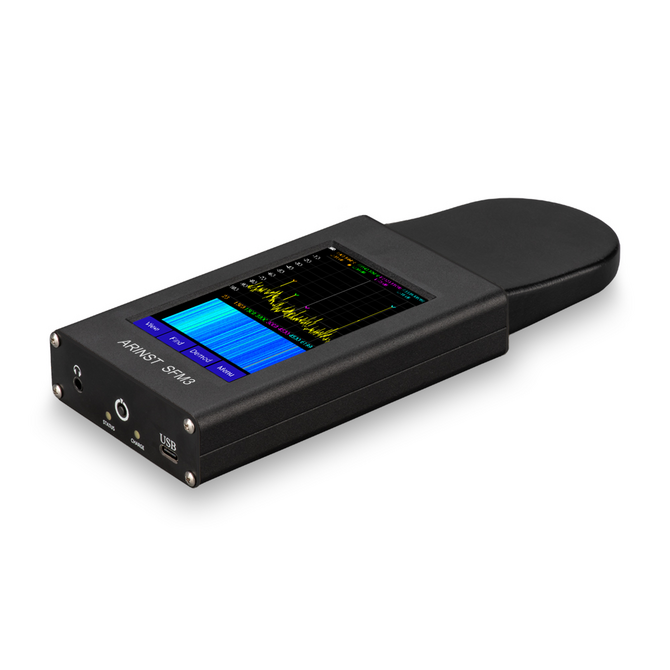

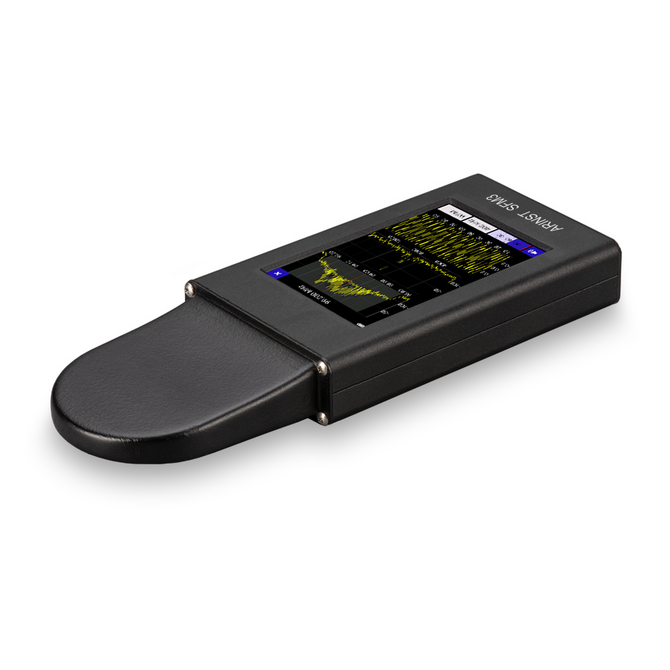

Arinst SFM3 – это портативный панорамный детектор электромагнитного поля со встроенной антенной. Она представляет собой модифицированный всенаправленный прямоугольный монополь с трезубцевой запиткой. Прибор предназначен для поиска и локализации источников радиоизлучений, измерения уровня излучений приборов и бытовых устройств в диапазоне частот от 23 МГц до 6.2 ГГц. Высокая скорость сканирования дает возможность обнаруживать импульсные сигналы цифровых стандартов связи: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS и т. д. Программный демодулятор ШЧМ/ЧМ/АМ позволяет прослушивать «подозрительные сигналы» на предмет утечки информации, а так же локализовать радиопередающие устройства с аналоговой модуляцией за счет акустической обратной связи.
Как работает?
Прибор построен на основе супергетеродинного переноса спектра на нулевую промежуточную частоту, содержит высокопроизводительный микропроцессор, осуществляющий цифровую обработку сигналов. С его помощью удалось достичь высокой скорости сканирования до 20 ГГц/с и разрешения по частоте до 2.5 кГц, а также реализовать программную демодуляцию аналоговых сигналов. Встроенная всенаправленная антенна, согласованная в широком диапазоне частот, позволяет локализовать источники радиоизлучений с расстояния до 10-20 метров.
Преимущества детектора поля ARINST SFM3:
- Встроенная всенаправленная антенна
- Наличие цветного резистивного IPS дисплея с диагональю 4 дюйма
- Широкий диапазон частот: от 23 МГц до 6.2 ГГц
- Высокая скорость сканирования: до 20 ГГц/с
- Программный демодулятор ШЧМ/ЧМ/АМ
- Динамический диапазон более 80 дБ
- Различные режимы поиска сигналов
- Зарядка от USB typeС
- Малый вес и размеры: вес 400 г, размеры 222х81х27 мм
- Автономная работа до 4 часов
Ограничения
Панорамный детектор электромагнитного поля Arinst SFM3 не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Детектор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.
Технические характеристики ARINST SFM3 | |||
Параметры сканирования | |||
Диапазон частот1 | ~23 МГц-6200 MГц | ||
Максимальная полоса обзора | 6177 МГц | ||
Опорный генератор TXCO GPS | 26 МГц | ||
Разрешение по частоте | 20, 10, 5, 2.5 кГц | ||
Динамический диапазон отображения | 80 дБ | ||
Максимальная скорость сканирования2 | 20 ГГц/с | ||
Минимальное время обзора полной полосы частот 6 ГГц | 0.3 с | ||
Характеристики антенны3 | |||
Коэффициент усиления на частоте 100 МГц | -17 дБи | ||
Ширина главного лепестка ДН | 90° | ||
Коэффициент усиления на частоте 2450 МГц | 2 дБи | ||
Ширина главного лепестка ДН | 60° | ||
Режимы работы | |||
Спектральная панорама | Отображение до 4 независимых диапазонов, разностный режим работы | ||
Табличный поиск | Отображение до 12 максимумов в анализируемом диапазоне частот, разностный режим работы | ||

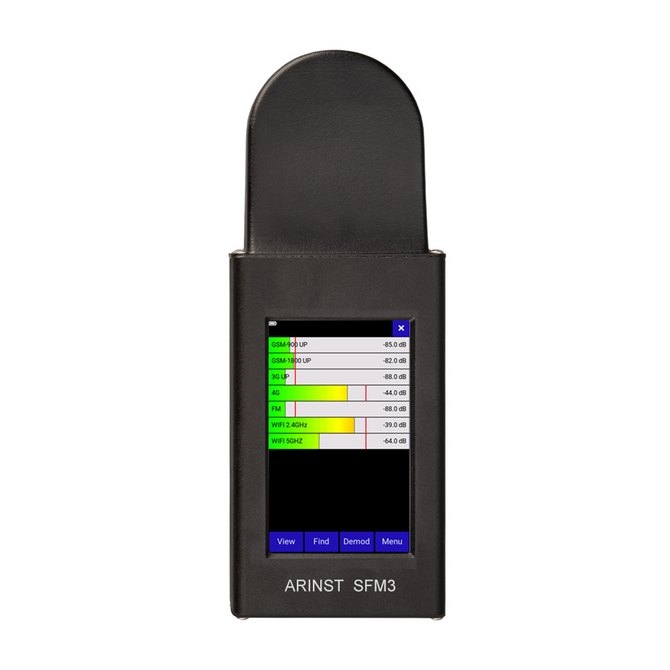

Диапазонное сканирование | Отображение максимума сигнала в 12 настраиваемых диапазонах, разностный режим | ||

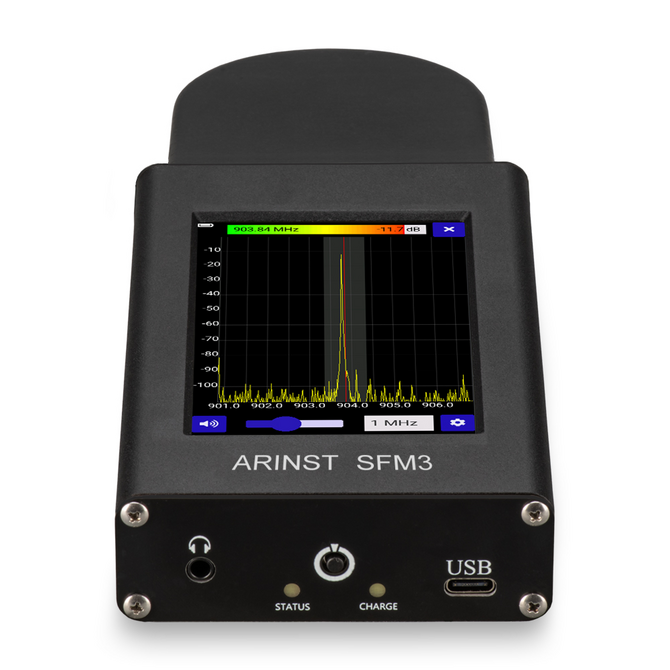

Поиск с тональным сопровождением уровня сигнала | Отображение спектра в полосе 0.5/1/2/5 МГц, звуковой тон пропорционален уровню сигнала | ||
Демодуляция | Отображение спектра ПЧ, спектра аудио и осциллограммы демодулированного сигнала | ||
Демодулятор | |||
Типы демодуляции | ШЧМ, ЧМ, АМ | ||
Функции | АРУ, S-метр, пороговый шумоподавитель | ||
Полосы для ШЧМ | 400, 300, 200, 100 кГц | ||
Полосы для ЧМ, АМ | 20, 10, 8, 6, 4 кГц | ||

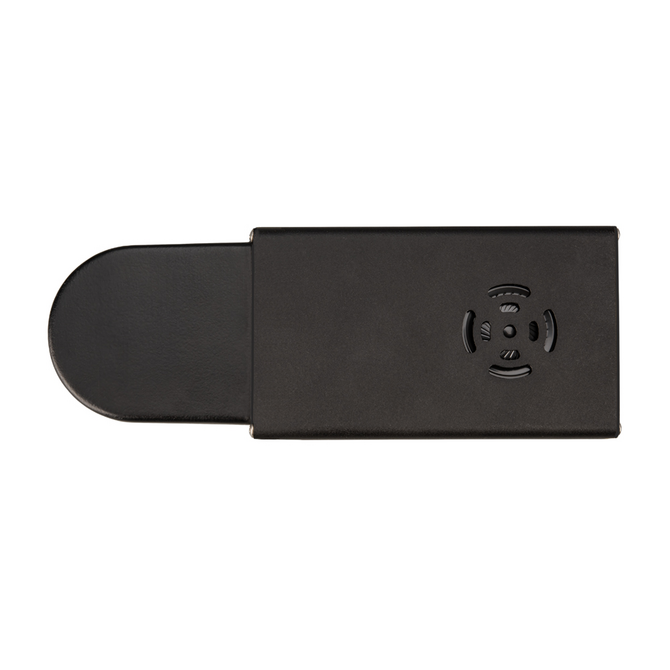

Аудио выход | Динамик 2 Вт, Jack 3.5 mm | ||
Отображение | |||
Тип экрана | сенсорный резистивный, IPS | ||
Разрешение экрана | 800*480 | ||
Питание | |||
Ёмкость встроенного аккумулятора | 5000 мАч | ||
Время непрерывной работы от аккумулятора | ~ 4 ч | ||
Время заряда аккумулятора4 | ~ 3.5 ч | ||
Интерфейс подключения к ПК | USB type C | ||
Рабочий диапазон температур | 0 … +40°С | ||
Габаритные размеры (Д×Ш×В) | 222x81x27 мм | ||
Масса | 0,4 кг |
1 Точное значение диапазона – 23.15 МГц – 6199.85 МГц.
2 Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 20 кГц.
3 Параметры носят ознакомительный характер. Значения приведены для ДН в плоскости прибора.
4 Источник питания должен обеспечивать выходной ток не менее 2А.
