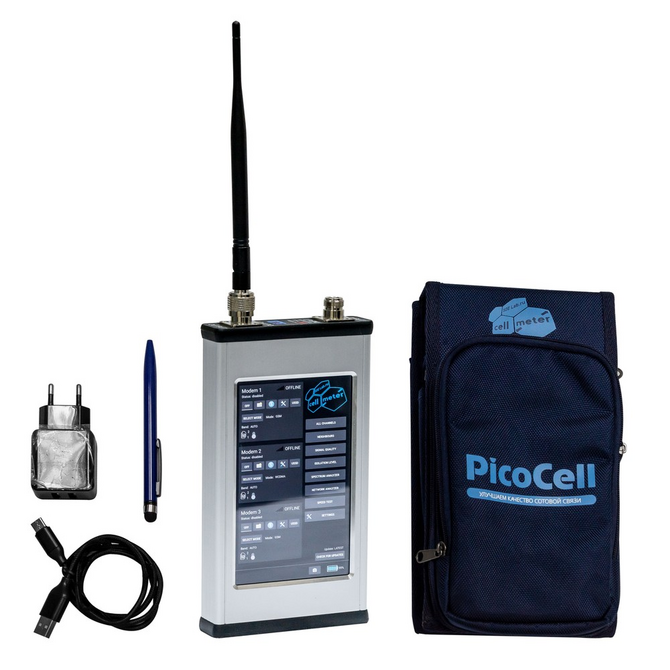

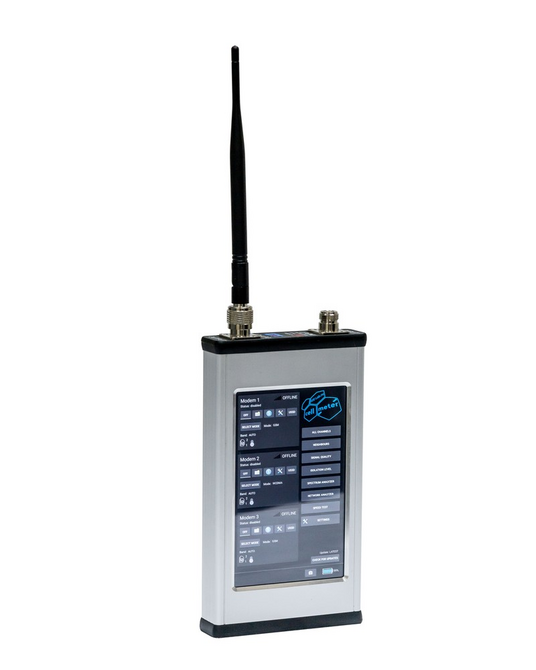

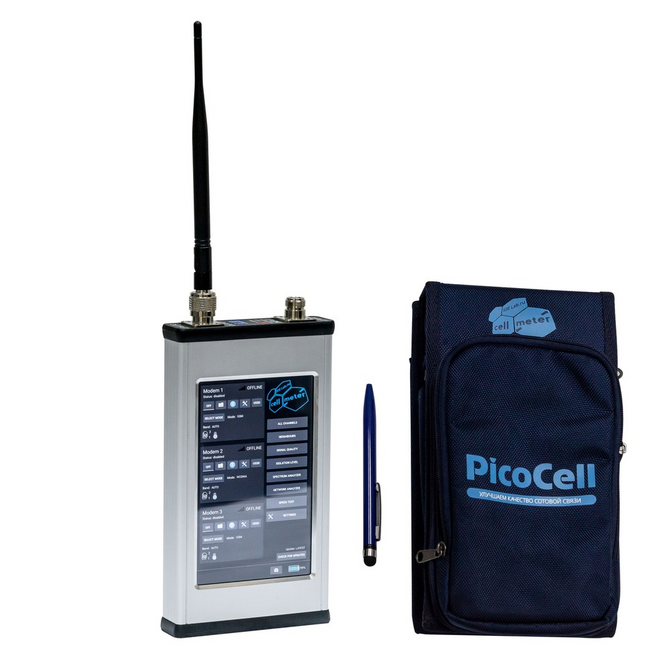

Портативный измеритель сотовых систем ''CellMeter X3LTE''
Нет в наличии

Код товара: 405

Портативный измеритель сотовых систем ''CellMeter X3LTE'' 0
Портативный измеритель сотовых систем ''CellMeter X3LTE'' 1
Портативный измеритель сотовых систем ''CellMeter X3LTE'' 2
Портативный измеритель сотовых систем ''CellMeter X3LTE'' 3
0 р.
Производитель:
PicoCell
Портативный измеритель сотовых систем ''CellMeter X3LTE'' позволяет быстро оценить радиочастотную обстановку в диапазоне частот 400 ~ 4000 МГц. Изменяемая полоса анализа (RBW) от 10 кГц до 500 кГц позволяет оценивать шумовые характеристики и регистрировать сигналы до -120 дБм. ''CellMeter X3LTE'' имеет встроенный трекинг-генератор который позволяет измерять потери в кабельных трактах, оценивать изоляцию между антеннами (развязка антенн), а также анализировать амплитудно-частотные характеристики (АЧХ) репитеров, фильтров, комбайнеров и пр., для проверки их работоспособности и определения правильности настроек. Дистанционное управление измерителя ''CellMeter X3LTE'' осуществляется через беспроводные сети WiFi 2.4ГГц, либо через мобильный доступ в Интернет одного из модемов.
Описание Стрелка раскрытия блока







Основное назначение и преимущества:

• Встроенный анализатор спектра позволяет быстро оценить радиочастотную обстановку в диапазоне частот 400 ~ 4000 МГц. Изменяемая полоса анализа (RBW) от 10 кГц до 500 кГц позволяет оценивать шумовые характеристики и регистрировать сигналы до -120 дБм.

• Встроенный трекинг-генератор, совместно с анализатором спектра, дает возможность производить измерения потерь сигнала с большим динамическим диапазоном. Это позволяет измерять потери в кабельных трактах, оценивать изоляцию между антеннами (развязка антенн), а также анализировать амплитудно-частотные характеристики (АЧХ) ретрансляторов, фильтров, комбайнеров и пр., для проверки их работоспособности и определения правильности настроек. При использовании внешнего направленного ответвителя прибор также позволяет оценивать согласование (КСВ) антенн и элементов кабельного тракта по уровню отраженного сигнала.

• Динамический диапазон входного сигнала прибора (INPUT) составляет от -120 дБм до 0 дБм, при этом уровень выходного сигнала трекинг-генератора (OUTPUT) регулируется от -20 дБм до +10 дБм, таким образом, измеряемое затухание между разъемами INPUT и OUTPUT может достигать 130 дБ.

• Три встроенные LTE модема позволяют производить анализ радиочастотной обстановки сотовых систем одновременно для трех операторов или одновременно в трех диапазонах частот: GSM900/1800, 3G 900/2100, LTE-FDD 2100/1800/850/2500/900/800 и LTE-TDD 2600/2400/2700 MHz, что крайне удобно при измерении зон покрытия и при установке ретрансляторов, антенн, усилителей и пр.

• Измерения качества сигнала тремя модемами одновременно, метод измерения - графики изменения уровня сигнала и во времени, количество ошибок (BER), шумовые параметры.

• Индикатором и интерфейсом управления прибора служит встроенный сенсорный дисплей с диагональю 7 дюймов и разрешением 1280x800 точек.

• Для дистанционной работы с прибором связь осуществляется по локальной беспроводной сети WiFi 2.4ГГц, либо через мобильный доступ в Интернет одного из модемов. Так же, по беспроводной сети производится обновление программного обеспечения (OTA).

• Прибор имеет внутренние разъемы для установки до 6 различных SIM карт, при этом к каждому модему программно подключается одна из двух SIM карт его парного слота.

• Прибор имеет разъемы N-female, как и большинство ретрансляторов, антенн, кабелей и т.д., что позволяет измерять параметры и диагностировать неполадки всего сопутствующего оборудования в процессе монтажа и последующего обслуживания.

• Прибор питается от двух встроенных литиевых аккумуляторов суммарной емкостью до 10 А*ч, что позволяет проводить длительные работы в полевых условиях.

Основные характеристики прибора:

Анализатор спектра (Spectrum Analyzer):
• Диапазон входных частот 400 ~ 4000 MHz
• Нестабильность частоты от температуры ± 2.5 ppm (± 2.5 ˣ 10 -6)
• Значения полос анализа (RBW) 10, 30, 50, 100, 200, 300, 500 kHz
• Диапазон измерения уровня сигнала -110 ~ 0 dBm (зависит от RBW)
• Погрешность измерения уровня сигнала ± 2 dB
• Предельно допустимый уровень сигнала +10 dBm (10mW)
Трекинг генератор (Tracking Generator):
• Диапазон частот 400 ~ 4000 MHz
• Нестабильность частоты от температуры ± 2.5 ppm (± 2.5 ˣ 10 -6)
• Регулируемый уровень сигнала -20 dBm ~ +10 dBm
• Нестабильность уровня сигнала от частоты ± 1 dBm
Измерение цепей (Network Analyzer):
• Диапазон измерения уровня прохождения 0 ~ -100 dB (зависит от частоты и RBW)
• Погрешность измерения уровня сигнала ± 1 dB (после калибровки)
• Автоматическое измерение изоляции антенн до 120 dB (зависит от частоты и RBW)
• Отображение накопленных значений Current, Average, Min Hold, Max Hold
• Накопление измерений Waterfall с цветовым градиентом
• Учет значений внешних аттенюаторов до 100 dB
Анализ сотовых сетей:
• Отображение соседних станций (Neighbors) таблично, одновременно с 3х модулей
• Измерение уровня и качества сигнала графически, одновременно с 3х модулей
• Отображение всех занятых GSM каналов графически, с одного из модулей (GSM 900/1800)
• Анализ скорости передачи данных Ping Test, Speed Test DL/UL.

Базовая функциональность

Подключение к компьютеру
Беспроводная сеть
Количество слотов модулей
Количество слотов SIM карт
Тип сотовых модулей
USB - type C, скорость USB 2.0 до 480Mbps
Wi-Fi 802.11n, 2.4 GHz, встроенная антенна
3, для работы используется внешняя антенна
6, переключение одной из двух SIM карт для каждого модуля
SIMCOM SIM7600E-H-MiniPCIE (Европейская опция)

• 2G (GPRS, EDGE) - B3/B8 (1800/900MHz)

• 3G (UMTS, HSPA+) -  B1/B5/B8 (2100/850/900 MHz)

• 4G (LTE FDD) - B1/B3/B5/B7/B8/B20(2100/1800/850/2500/900/800 MHz)

• 4G (LTE TDD) -  B38/B40/B41(2600/2400/2700 MHz)

Общие характеристики

Процессор
Встроенная память
Экран
Allwinner A33 Quad core ARM Cortex-A7, 1300 MHz
8GB NAND Flash, 1GB DDR3
7", TFT IPS, 1280x800, тачскрин глянцевый емкостной (Multi Touch)

Питание

Емкость аккумулятора
Тип разъема для зарядки
Быстрая зарядка от USB
Тип штатного зарядника
10 А⋅ч, 2 литиевые батареи по 5000 mA⋅ч
USB - type C
до 1.7А, максимальный суммарный ток от зарядника до 2.5А
110~240VAC, 5VDC/3А, USB-A - USB type C

Конструктив

Материал корпуса
Размеры (ДхШхГ)
Вес
алюминий, пластик, стекло
245x128x35 мм
1000 г

* Программные опции и базовые функции находятся в процессе постоянного развития, производитель оставляет за собой право не афишировать все модификации продукции. Перед покупкой уточняйте характеристики и комплектацию.


Характеристики Стрелка раскрытия блока
Габариты 245x128x35 mm
Вес 1 Кг
