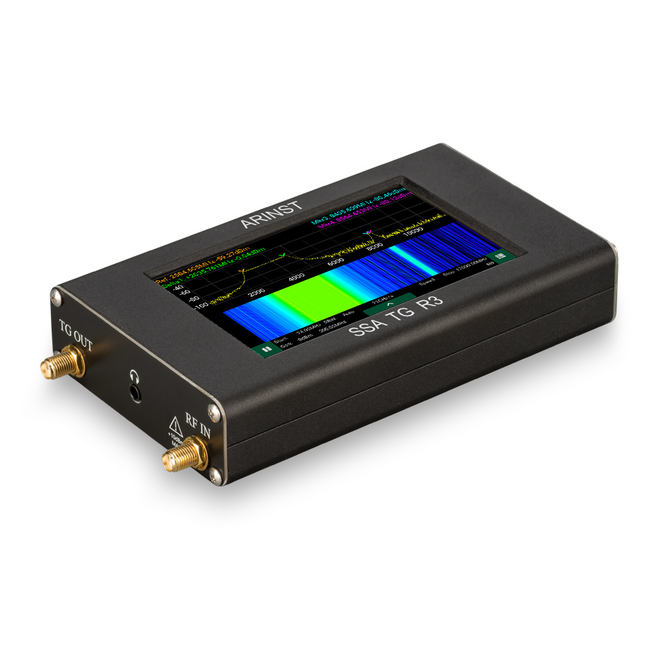

Прибор построен на основе супергетеродинного переноса спектра на нулевую промежуточную частоту, содержит высокопроизводительный микропроцессор, осуществляющий цифровую обработку сигналов. С его помощью удалось достичь высокой скорости сканирования до 20 ГГц/с и разрешения по частоте до 2,5 кГц, а так же реализовать программную демодуляцию аналоговых сигналов. Для расширения динамического диапазона входных сигналов в анализаторе установлены малошумящий усилитель и аттенюатор с фиксированным значением. Встроенный трекинг (следящий) генератор с регулировкой выходной мощности позволяет производить измерения кабелей, фильтров и т.д.

Преимущества анализатора спектра ARINST SSA-TG R3:

• наличие цветного сенсорного IPS дисплея с диагональю 4 дюйма
• широкий диапазон частот: от 24 МГц до 12 ГГЦ
• высокая скорость сканирования: до 20 ГГц/с
• встроенный трекинг-генератор (следящий генератор)
• программный демодулятор ШЧМ/ЧМ/АМ

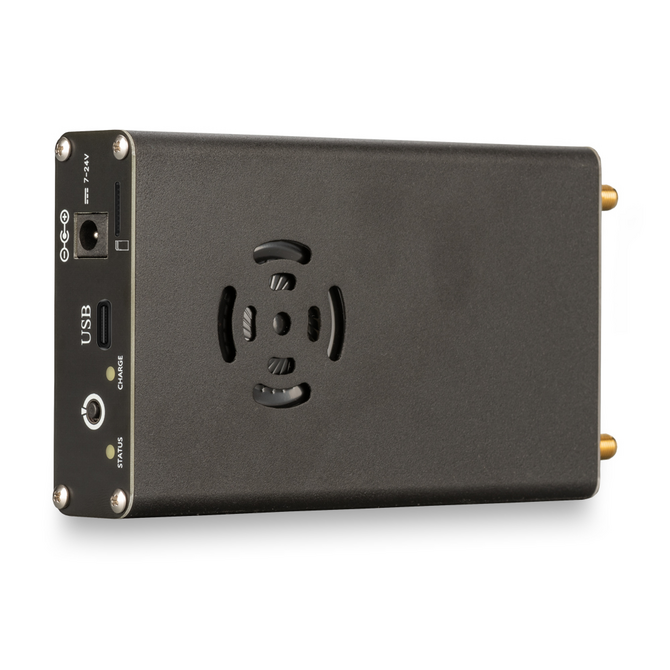

• встроенный динамик
• разъем аудио 3,5мм для подключения наушников
• полный динамический диапазон с учетом МШУ и аттенюатора 125 дБ

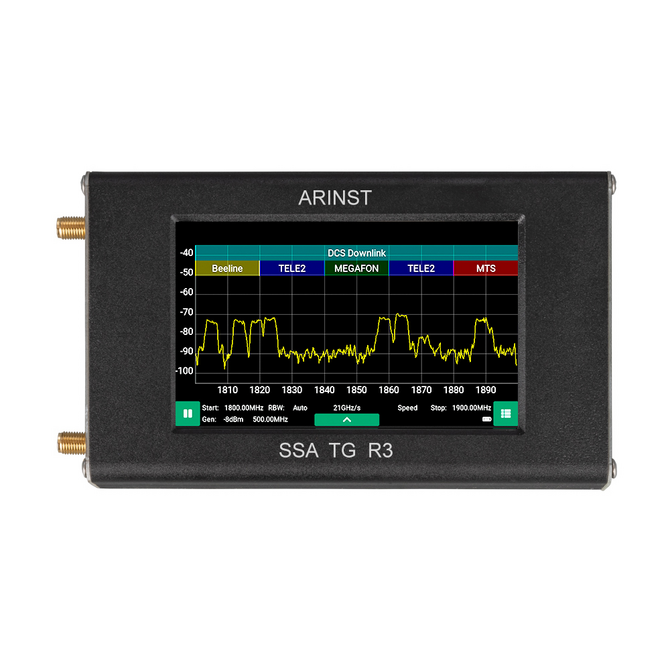

• отображение региональных распределений частот
• настраиваемые темы отображения

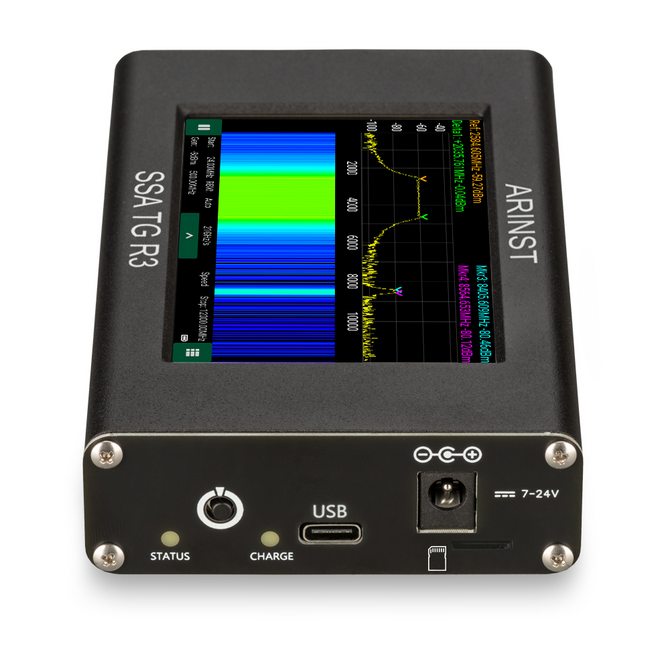

• зарядка от разъема USB TYPE-C или от внешнего блока питания с напряжением 7- 24 В
• малый вес и размеры: вес 400 г, размеры 145х81х27 мм
• автономная работа до 4 часов

Ограничения

Анализатор спектра Arinst SSA-TG R3 не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.
