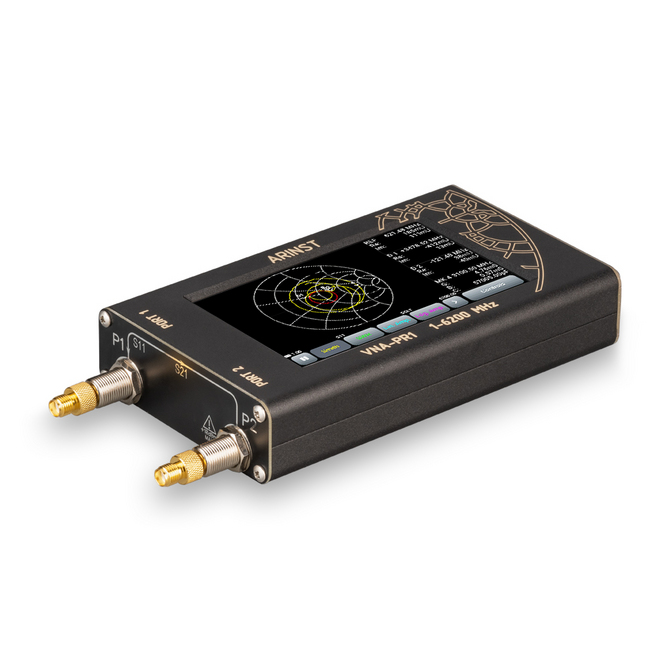

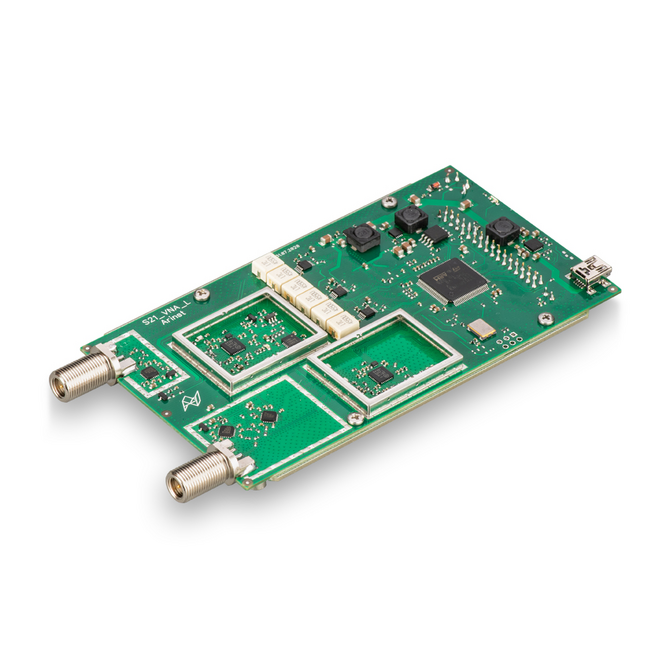

Портативный двухпортовый векторный анализатор цепей ARINST VNA-PR1 предназначен для измерения характеристик согласования пассивных и активных радиоустройств (антенн, кабелей, фильтров, аттенюаторов, усилителей), проверки целостности высокочастотных кабелей, измерения их параметров и прочих радиолюбительских измерений.

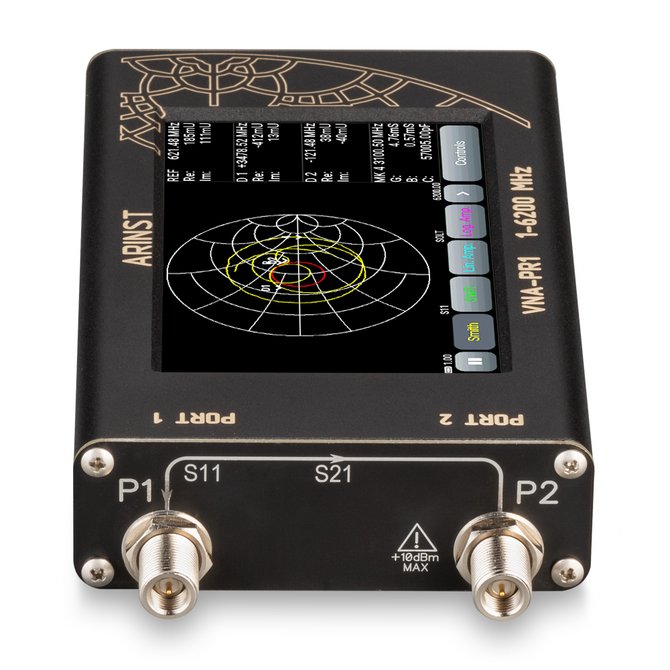

Прибор измеряет параметры S11 и S21, коэффициент стоячей волны по напряжению (КСВН), импеданс, адмиттанс, фазу, групповое время задержки (ГВЗ), потери и расстояние до повреждения в кабеле.

Для управления двухпортовыми векторными анализаторами цепей ARINST VNA-PR 1, ARINST VNA-DL 1-8800 MHz мы предоставляем бесплатно программное обеспечение под WINDOWS. Скачать ПО можно по этой ссылке.

Для кого?

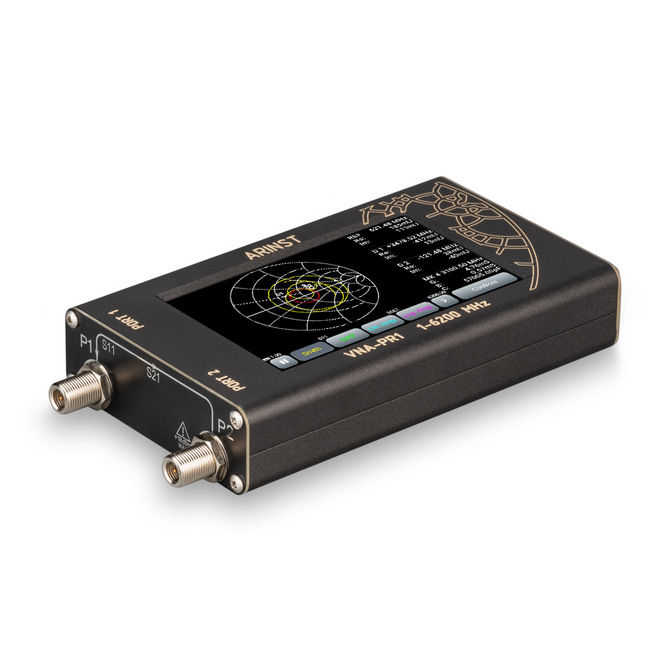

Анализатор ARINST VNA-PR1 выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Анализатор будет особенно полезен компаниям, работающим в сфере телекоммуникаций, которые занимаются установкой и обслуживанием антенн, усилением сотовой связи и т.п. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ кабелей и антенн при проведении пуско-наладочных или ремонтных работ. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.

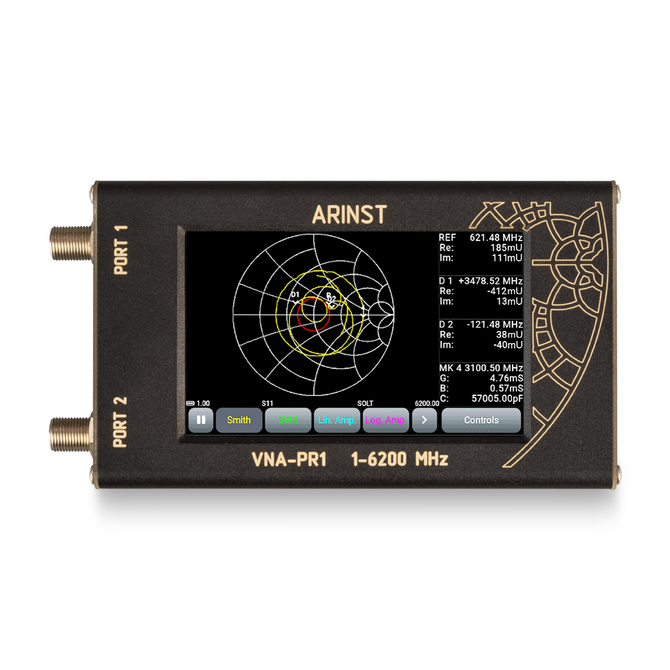

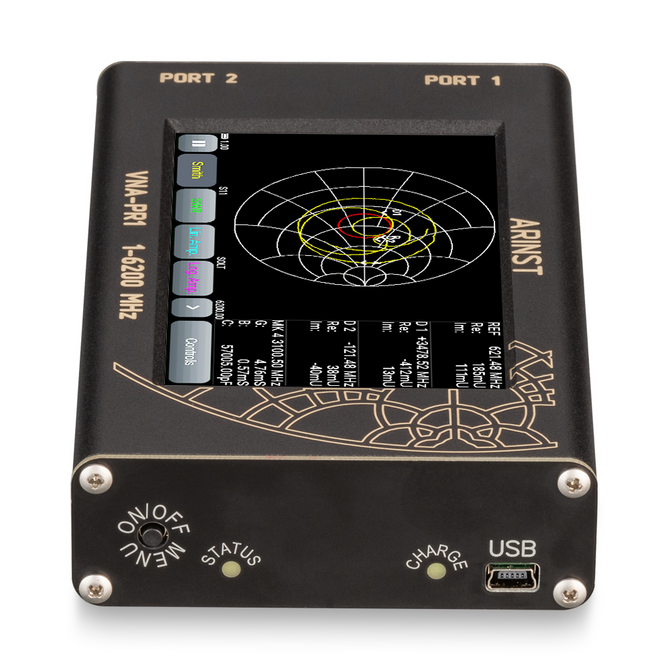

Прибор имеет 4" цветной резистивный экран для отображения результатов измерений и управления прибором.

 Например, с помощью прибора можно выполнить следующие работы:

• Выполнить согласование импедансов с помощью диаграммы Смита
• Измерить коэффициент стоячей волны
• Измерить АЧХ активных устройств
• Измерить затухание в кабеле
• Измерить расстояние до повреждения в кабеле или его длину

Внимание! Все приборы откалиброваны заводом производителем. За опорную плоскость приняты съемные переходники SMA, накрученные на разъемы прибора. При использовании кабельных сборок или дополнительных переходников необходимо провести перекалибровку прибора согласно инструкции. Для калибровки прибора мы рекомендуем использовать готовые калибровочные наборы с разъемами N-типа и SMA-типа.

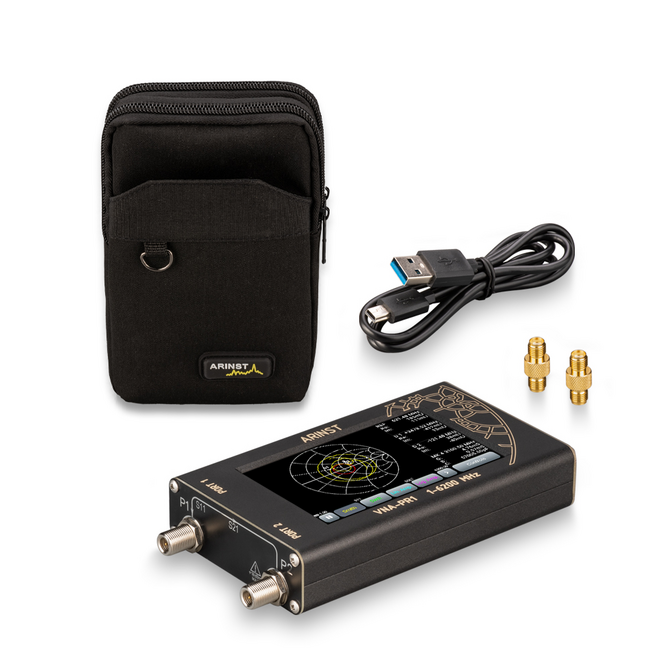

Во избежание преждевременного износа разъемов прибора мы рекомендуем проводить измерения с накрученными переходниками из комплекта поставки.

Преимущества портативного векторного анализатора цепей ARINST VNA-PR1:

• цветной сенсорный экран с диагональю 4 дюйма служит для быстрой настройки параметров сканирования и отображения результатов измерений
• простой и понятный экранный интерфейс прибора
• широкий диапазон рабочих частот: от 1 до 6200 МГц
• высокая скорость сканирования – 1000 точек/с
• малая погрешность измерения коэффициента отражения: 0,25 дБ и 0,7° во всем диапазоне частот
• регулировка выходной мощности генератора зондирующего сигнала
• возможность отображения до четырех независимых маркеров на всех графиках, позволяющих производить точную оценку измеряемого параметра
• отображение практически всех возможных интерпретаций коэффициента отражения
• сохранение 32 пользовательских предустановок и 32 результатов измерений - трасс
• установка пороговой линии КСВ для графиков Smith, Polar, SWR и Log. Amp (в режиме измерений S11)
• возможность измерения расстояния до повреждений и потерь в кабеле
• возможность компенсации электрической длины кабеля
• сдвиг амплитудной шкалы при измерении АЧХ активных устройств и аттенюаторов
• малая масса и размеры: 400 грамм при «карманных» габаритах 150×81×27 мм
• интеллектуальная система определения максимального тока зарядки в зависимости от источника питания
• встроенный аккумулятор ёмкостью 5000 мАч обеспечивает до 2,5 часов автономной работы прибора

¹ Измерение выполняется после прогрева прибора продолжительностью не менее пяти минут с проведением полной калибровки. Изменение температуры окружающей среды от момента проведения калибровки до проведения измерений не должно превышать ±3 °С.

² Где С - скорость света м/с; VF – фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение  от 0,1 до 1 (в зависимости от кабеля); S – диапазон частот сканирования (Гц).

³ Зависит от величины затухания в кабеле и является пределом индикации на дисплее.

⁴ С возможностью уменьшения.

⁵ При подключении прибора к зарядному устройству с выходным током не менее 3А.

⁶ Если ваш ПК имеет ограничение по максимальному току, подаваемому на порт USB, прибор автоматически ограничит максимальный ток зарядки в соответствии с текущей спецификацией USB.

⁷ При температуре окружающей среды 20±5°С после полного заряда аккумулятора.

Экранный интерфейс прибора

Диаграммы и графики

Диаграмма Смита и полярная диаграмма

График фазы в режиме измерений S21 и график развернутой фазы в режиме измерений S21

Линейный график магнитуды коэффициента отражения и логарифмический график магнитуды коэффициента передачи

График КВСН и график DTF (расстояние до повреждения в кабеле)

График потерь в кабеле и график группового времени задержки

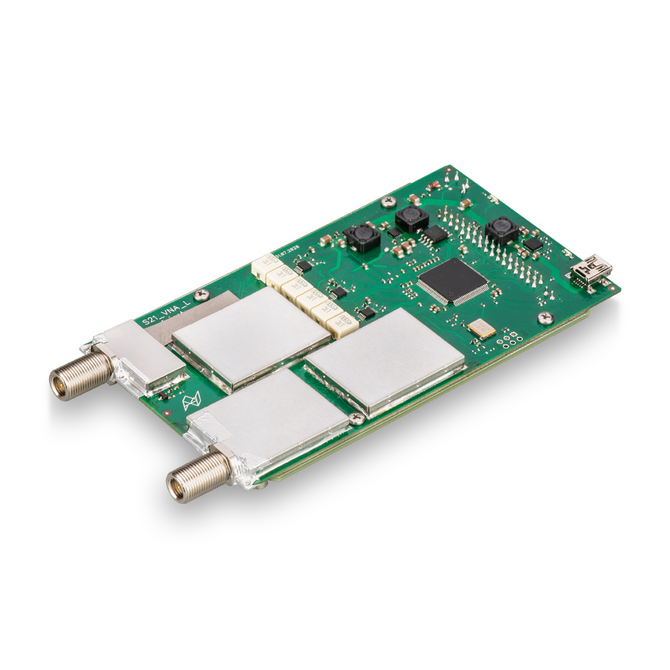

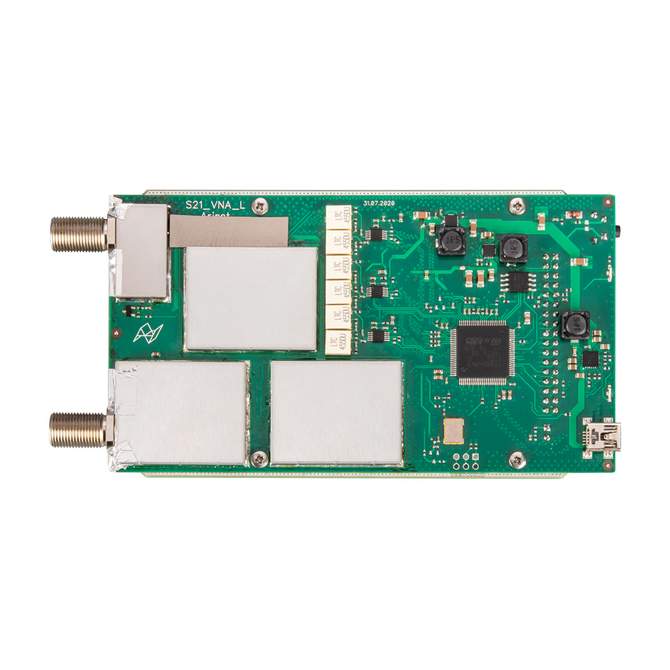

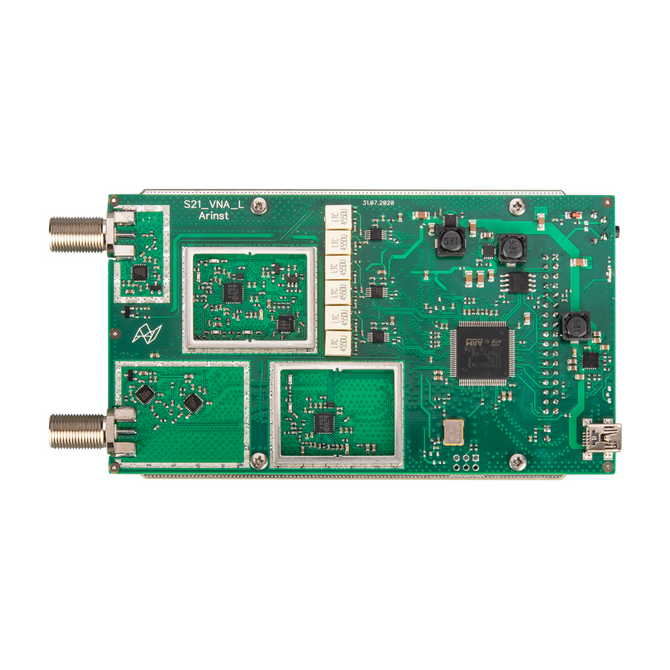

Блок-схема двухпортового векторного анализатора цепей ARINST VNA-PR1
