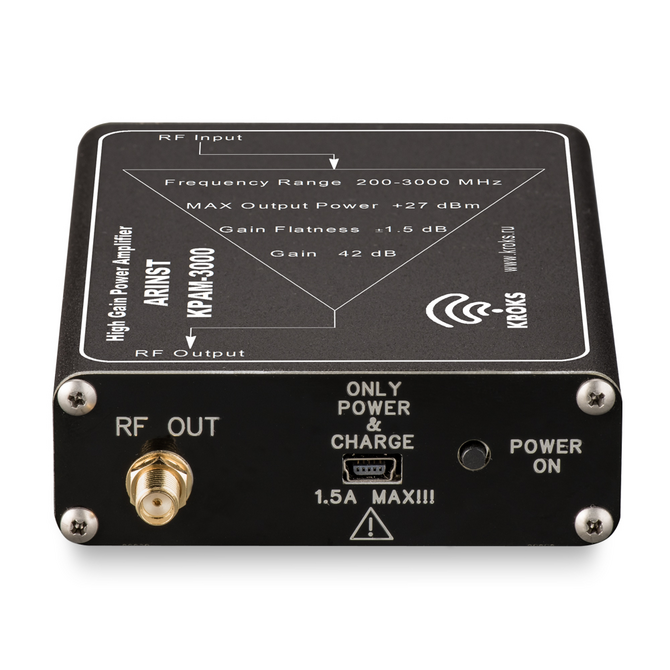

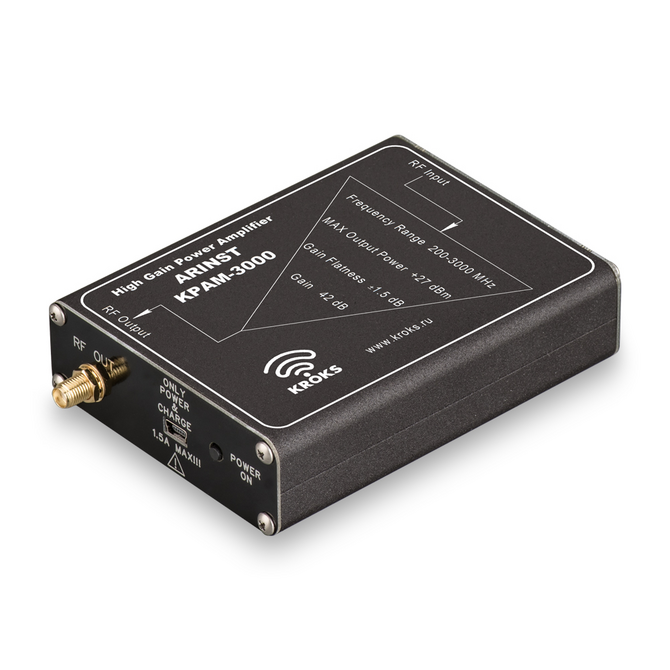

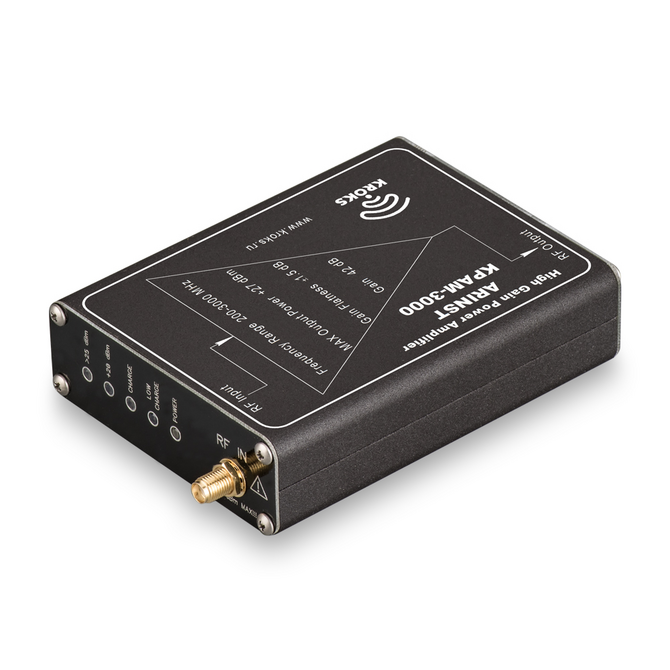

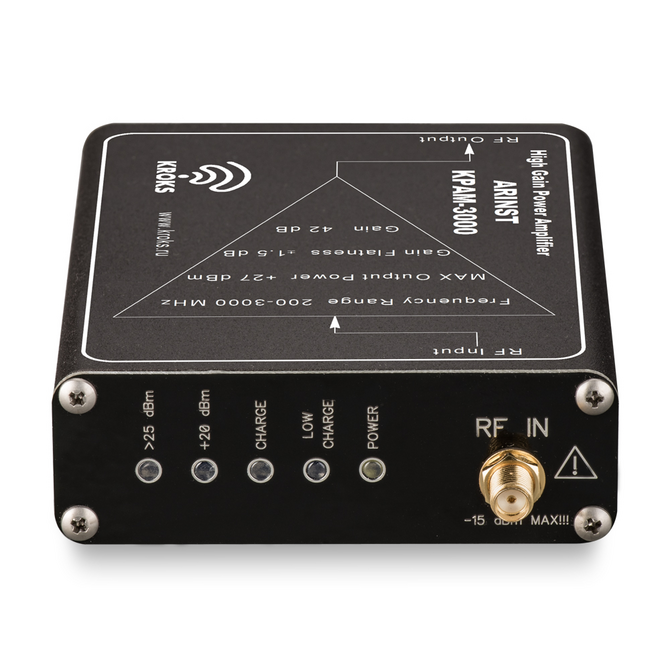

Arinst КРАМ-3000 предназначен для усиления входного высокочастотного сигнала в диапазоне частот 200-3000 МГц. В качестве источника высокочастотного сигнала используется свипирующий генератор анализатора спектра, с которого сигнал подается на тестируемое устройство через усилитель мощности. Усилитель применяется в трактах усиления высокочастотного сигнала при условии не превышения допустимого уровня входной мощности, указанного в технических характеристиках устройства. Питание усилителя осуществляется от встроенного Li-Ion аккумулятора.

Усилитель мощности предназначен для работы совместно с анализаторами спектра Arinst, имеющими встроенный трекинг генератор. Но следует обратить внимание на то чтобы в настройках анализатора был выбран уровень сигнала соответствующий требованиям ниже:

Схема питания прибора выполнена таким образом, что усилитель после включения работает только при наличии на входе сигнала мощностью от -25 дБм до -15 дБм. Если входной сигнал будет отсутствовать или будет ниже -25 дБм, то устройство автоматически выключится. Если входной сигнал будет выше, чем -10 дБм, то устройство может выйти из строя; такой случай не является гарантийным.

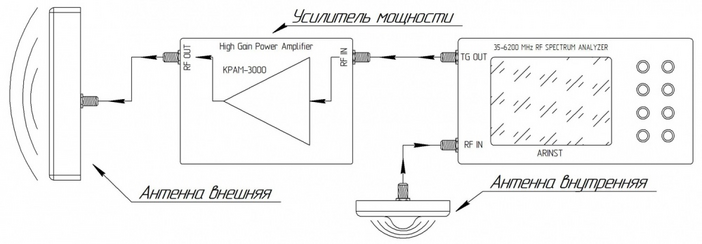

Измерение развязки между антеннами

В ряде случаев при установке усилителей сотовой связи (репитеров) наблюдаются проблемы, связанные с самовозбуждением усилителей, возникающие из-за попадания выходного сигнала на вход усилителя, что вызывает осцилляцию. В режиме осцилляции усилитель создает помехи базовой станции и может выйти из строя.

Также может наблюдаться проблема эха сигнала, возникающая из-за попадания сигнала с выхода усилителя на его вход с небольшой задержкой. Данный эффект вызывает снижение качества связи, уменьшая комфорт общения или делая связь невозможной.

Для предотвращения возникновения осцилляций и эха сигнала необходимо обеспечить достаточный уровень электромагнитной развязки между антеннами на входе и выходе усилителя. Развязка между антеннами характеризуется отношением мощности, принимаемой одной из антенн, к мощности, излучаемой другой антенной.

Оптимальным значением для развязки между антеннами считается значение, на 20 дБ превышающее коэффициент усиления усилителя сотовой связи (репитера), планируемого к установке. Если значение развязки значительно ниже, значит, необходимо произвести дополнительные работы по увеличению значения развязки между антеннами (изменить поляризацию, поднять внешнюю антенну, перенести внутреннюю и т.п.) до достижения требуемого значения.

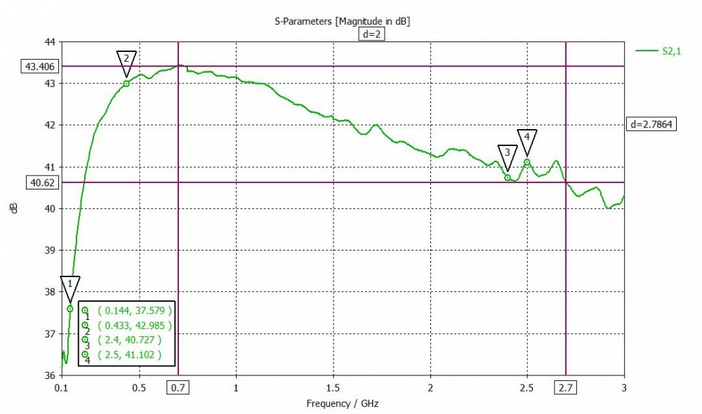

                 График - типовая амплитудно-частотная характеристика усилителя мощности.
