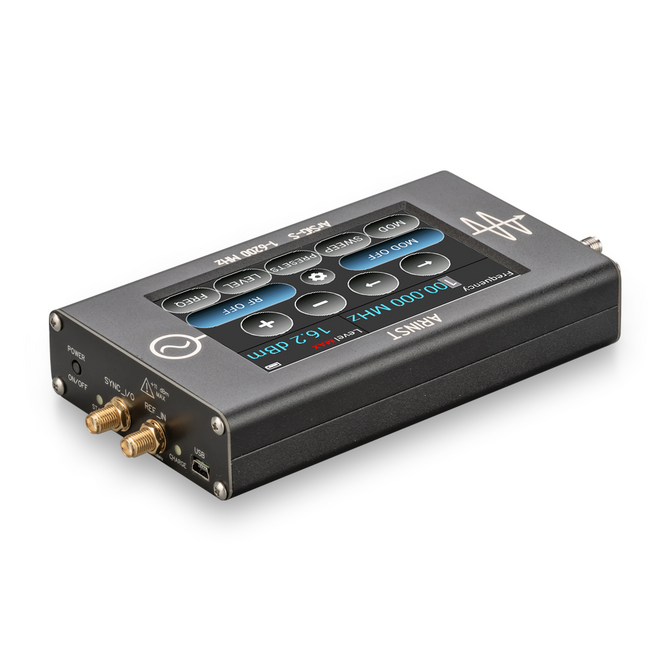

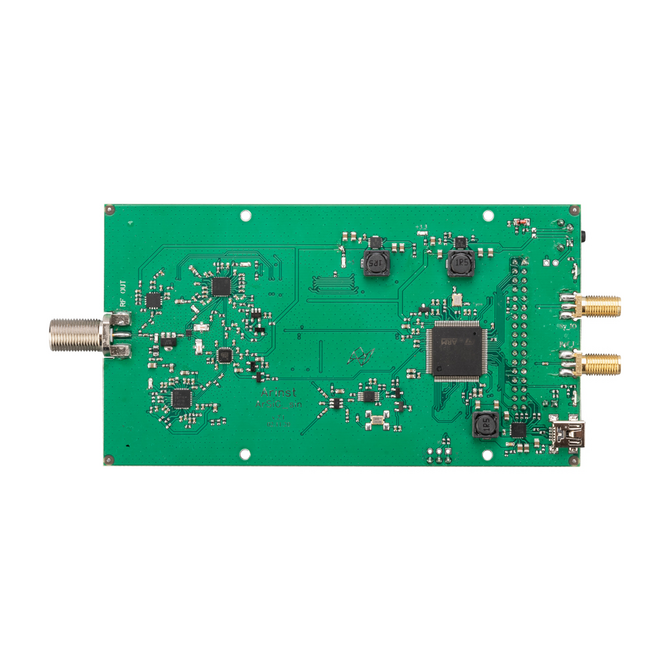

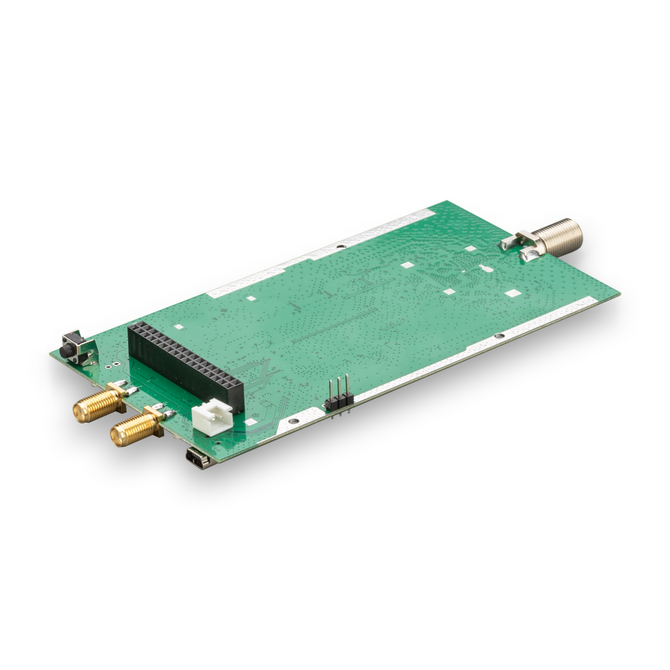

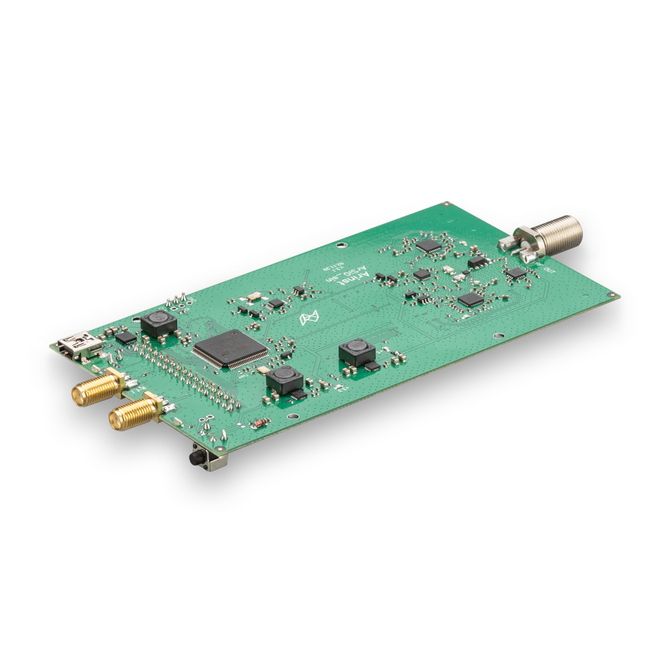

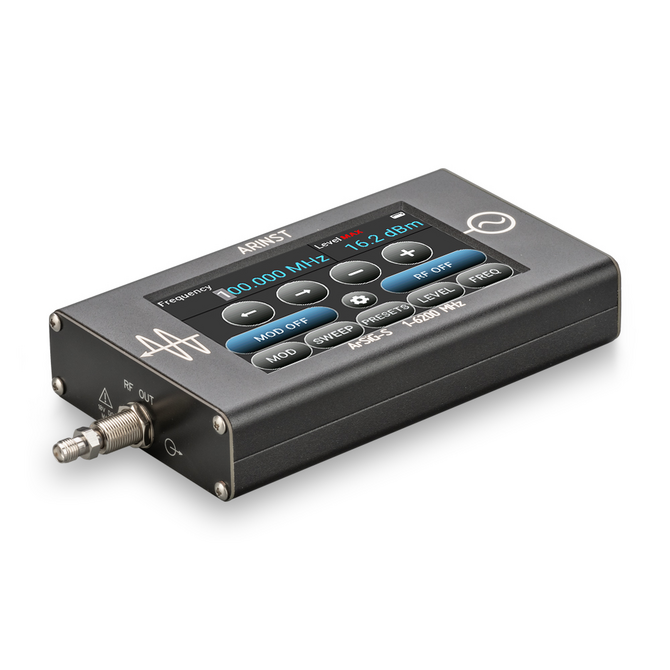

Портативный генератор ARINST ArSiG-S предназначен для формирования высокочастотных сигналов в диапазоне 1-6200 МГц. Прибор способен осуществлять развёртку выходного сигнала, как по частоте, так и по уровню. Генератор имеет возможность использовать внешний высокостабильный источник сигнала в качестве опорного.

Генератор ARINST ArSiG-S является генератором синусоидальных колебаний во всем диапазоне рабочих частот.

Генератор ARINST ArSiG-S выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Прибор используется для формирования тестовых сигналов для разработки и отладки различных устройств: усилителей, фильтров, приёмных и передающих трактов, при измерении и анализе характеристик антенн. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.

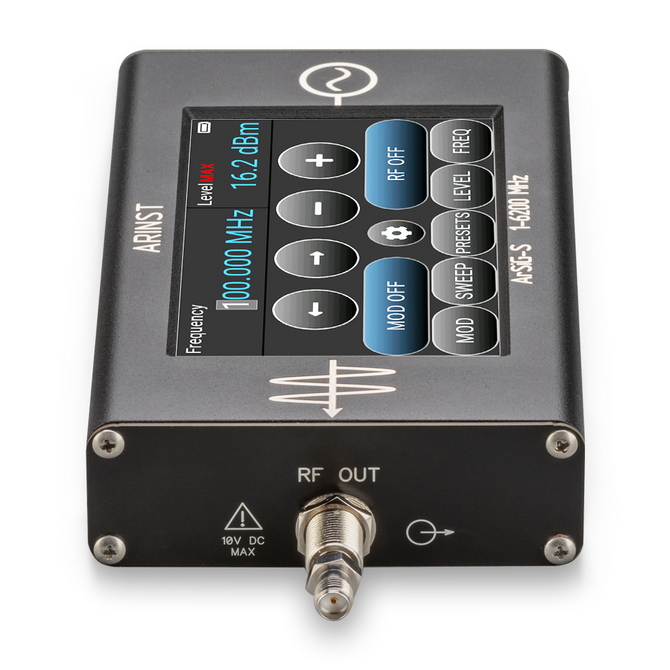

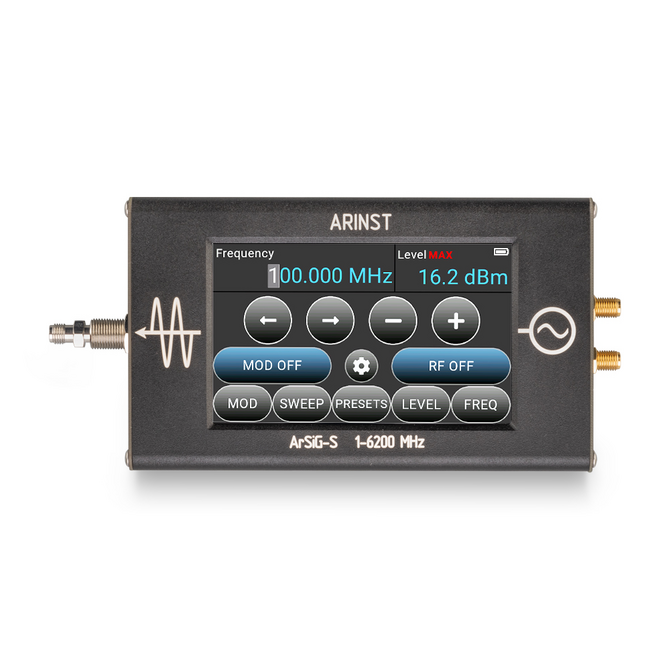

Прибор имеет 4" цветной резистивный экран для удобства настройки и управления прибором.

Преимущества портативного генератора ARINST ArSiG-S:

широкий диапазон рабочих частот: от 1 до 6200 МГц;
малошумящий термокомпенсированный генератор 26 МГц с высокой стабильностью ±0.5 ppm;
регулировка уровня выходной мощности глубиной свыше 30 дБ без использования внешних аттенюаторов;
цветной сенсорный экран с диагональю 4 дюйма служит для быстрой настройки;
простой и понятный экранный интерфейс прибора;
импульсная модуляция выходного сигнала;
вывод сигнала в режиме ступенчатой развёртки и развёртки по списку;
память на 50 элементов развёртки в каждом списке;
возможность управления внешним триггером для синхронизации измерений с другими приборами;
возможность использования внешнего и внутреннего опорного сигнала;
сохранение 10 пользовательских предустановок;
возможность корректировки частоты выходного сигнала в соответствии с частотой эталонного прибора;
смещение значения уровня выходного сигнала для компенсации воздействия тестируемого устройства;
40 тем оформления экранного интерфейса для индивидуальной настройки;
функция выключения экрана для экономии заряда аккумулятора;
малая масса и размеры: 400 грамм при «карманных» габаритах 150×81×27 мм;
интеллектуальная система определения максимального тока зарядки в зависимости от источника питания;
встроенный аккумулятор ёмкостью 5000 мАч обеспечивает до 4,5 часов автономной работы прибора.

Технические характеристики ARINST ArSiG-S
Диапазон рабочих частот		1-6200 МГц
Погрешность уровня выходной мощности¹		±1 дБ
Разрешение по частоте		3 кГц
Шаг установки уровня выходной мощности		0,1 дБ
Фазовый шум на частоте 1 ГГц (при отстройке 100 кГц)		-95,2 дБн/Гц
Номинальный уровень выходной мощности		+10 дБм
Минимальный уровень выходной мощности	1-3000 МГц	-20 дБм


	3000-5500 МГц	-10 дБм
	5500-6200 МГц	-20 дБм
Выходное сопротивление		50 Ом
Максимальное постоянное напряжение на входе		+25 В
Максимальная мощность входного сигнала		+10 дБм
Число запоминаемых пользовательских настроек		10
Число запоминаемых элементов развёртки в каждом списке		50
Рабочий диапазон температур		0 ... +40^оС
Диагональ экрана		4"
Тип экрана		сенсорный, резистивный
Разрешение экрана		800×480
Тип разъёма выходного порта		SMA female

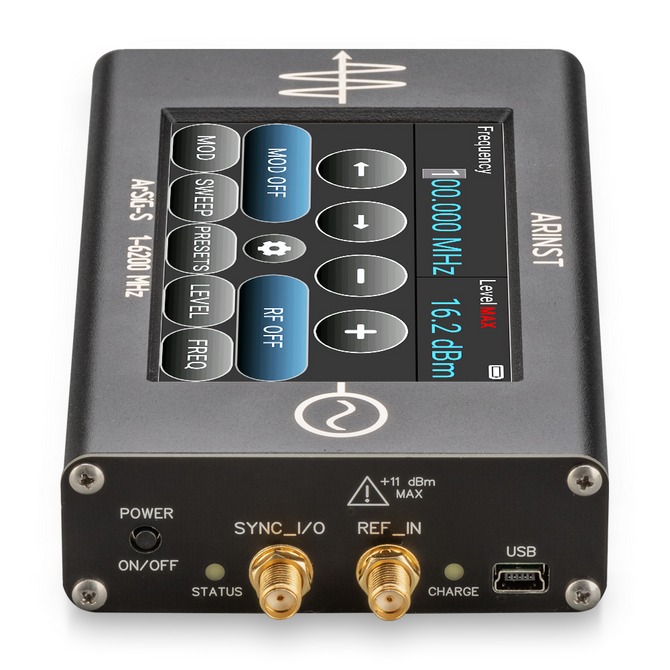

Внешний источник опорного сигнала
Тип разъёма		SMA female
Диапазон входных частот		10-40 МГц
Уровень входного сигнала	максимальный	+13 дБм
	рекомендуемый	+5 ... +10 дБм
Входное сопротивление		50 Ом
Внешний триггер
Тип разъёма		SMA female
Максимальное входное напряжение		+3,3 В
Энергопотребление и габариты
Напряжение питания		5 В
Потребляемая мощность		3,7 Вт
Максимальный потребляемый ток	при зарядке аккумулятора²	≤2 А
	при работе от USB с зарядкой аккумулятора³	≤2 А
Ёмкость аккумулятора		5000 мАч
Время непрерывной работы от аккумулятора⁴		4,5 ч
Время заряда аккумулятора		3,5 ч
Габаритные размеры (Д×Ш×В)		150×81×27 мм
Масса		0,4 кг

¹ После прогрева прибора продолжительностью не менее пяти минут. Изменение температуры окружающей среды от момента прогрева прибора до проведения измерений не должно превышать ±3⁰С.

² При подключении прибора к зарядному устройству с выходным током не менее 3А.

³Если ваше устройство имеет ограничение по максимальному току, подаваемому на порт USB, прибор автоматически ограничивает максимальный ток зарядки в соответствии с текущей спецификацией USB.

⁴ При температуре окружающей среды плюс 20±5⁰С после полного заряда аккумулятора.

График максимального уровня выходной мощности генератора

Широкополосные паразитные спектральные составляющие

Частота, МГц	дБн
1-100	< -75
100-3000	< -72
3000-6200	< -60

Гармонические спектральные составляющие 2-го и 3-го порядка (что хуже)

Частота, МГц	дБн
1	-25
5	-35
10	-36
50	-36
100	-36
500	-34
1000	-24
2000	-16
3000	-21
4000	-31
5000	-36
6000	-40
6200	-50

Фазовый шум

Частота, МГц	Отстройка от несущей
	1 кГц	10 кГц	100 кГц	1 МГц
	Фазовый шум, дБн/Гц
1	-88,1	-93,4	-95,1	-
10	-95,8	-96,5	-95,3	-123,1
100	-93,1	-94,9	-97,1	-121,6
1000	-90,3	-90,8	-95,2	-119,8
2000	-93,2	-87,9	-105,4	-129,4
3000	-84,4	-82,8	-100,8	-127,1
4000	-82,7	-84,1	-99,5	-128,4
5000	-79,8	-81,8	-96,1	-125,7
6000	-82,9	-77,5	-94,8	-123,1
6200	-82,3	-77,6	-91,8	-122,1

Импульсная модуляция

Соотношение вкл./выкл.	Частота, МГц
	1	>70 дБ (тип)
	10	>70 дБ (тип)
	100	>70 дБ (тип)
	1000	70 дБ (тип)
	3000	70 дБ (тип)
	5000	60 дБ (тип)
	6000	60 дБ (тип)
Минимальная ширина импульса		1000 мкс (тип)
Минимальный период импульса		2000 мкс (тип)
Максимальный период импульса		1000000 мкс (тип)

Экранный интерфейс прибора

Экранный интерфейс 1 Экранный интерфейс 2

Экранный интерфейс 3 Экранный интерфейс 4

Экранный интерфейс 5 Экранный интерфейс 6

Экранный интерфейс 7 Экранный интерфейс 8

Блок-схема генератора ARINST ArSiG-S

Блок-схема ARINST ArSiG-S

Характеристики

Габариты (длина , ширина , высота ), мм	150 x 81 x 27
Размеры индивидуальной упаковки (длина , ширина , высота ), мм	205 x 125 x 50
Масса в индивидуальной упаковке, грамм	400
Тип прибора	Генератор сигнала
Интерфейсы	USB
Наличие аккумулятора	Есть
Наличие экрана	Есть
