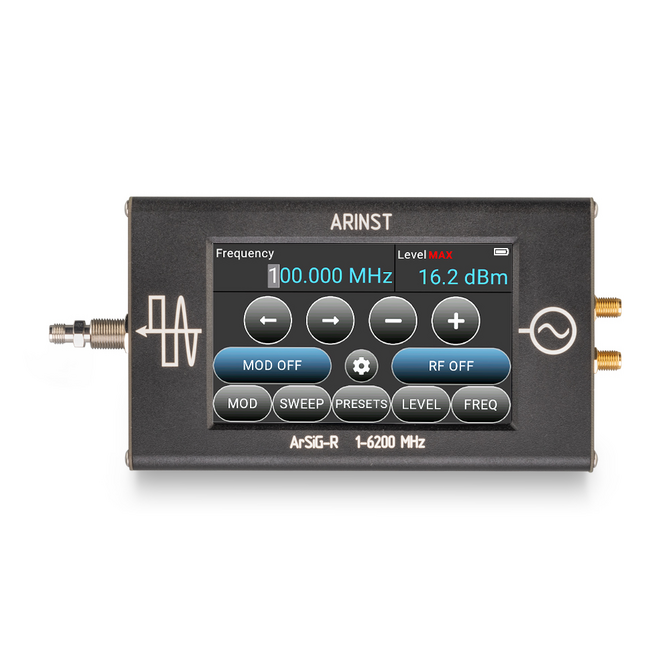

Портативный генератор ARINST ArSiG-R предназначен для формирования высокочастотных сигналов в диапазоне 1-6200 МГц. Прибор способен осуществлять развёртку выходного сигнала, как по частоте, так и по уровню. Генератор имеет возможность использовать внешний высокостабильный источник сигнала в качестве опорного.

Генератор ARINST ArSiG-R в диапазоне 1-3000 МГц формирует колебания прямоугольной формы. В диапазоне 3000-6200 МГц прибор формирует синусоидальные колебания.

Генератор ARINST ArSiG-R выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Прибор используется для формирования тестовых сигналов для разработки и отладки различных устройств: усилителей, фильтров, приёмных и передающих трактов, при измерении и анализе характеристик антенн. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.

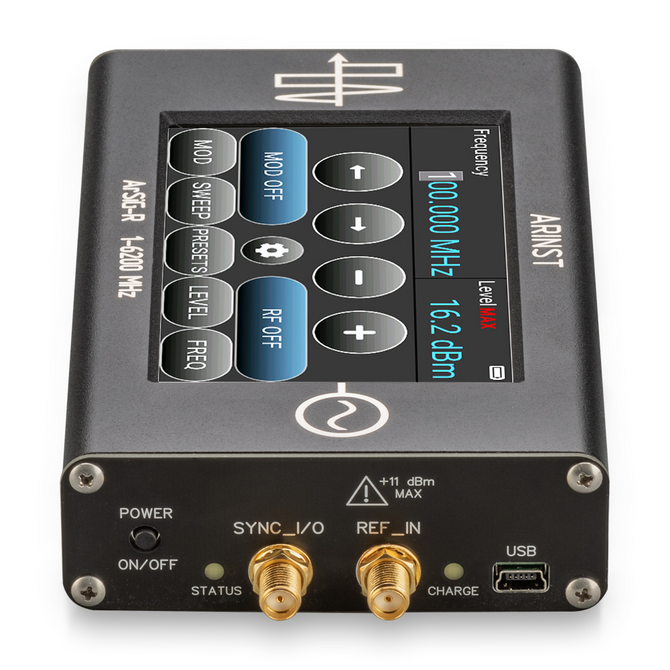

Прибор имеет 4" цветной резистивный экран для удобства настройки и управления прибором.

Преимущества портативного генератора ARINST ArSiG-R:

• широкий диапазон рабочих частот: от 1 до 6200 МГц;
• малошумящий термокомпенсированный генератор 26 МГц с высокой стабильностью ±0.5 ppm;
• регулировка уровня выходной мощности
• цветной сенсорный экран с диагональю 4 дюйма служит для быстрой настройки;
• простой и понятный экранный интерфейс прибора;
• импульсная модуляция выходного сигнала;
• вывод сигнала в режиме ступенчатой развёртки и развёртки по списку;
• память на 50 элементов развёртки в каждом списке;
• возможность управления внешним триггером для синхронизации измерений с другими приборами;
• возможность использования внешнего и внутреннего опорного сигнала;
• сохранение 10 пользовательских предустановок;
• возможность корректировки частоты выходного сигнала в соответствии с частотой эталонного прибора;
• смещение значения уровня выходного сигнала для компенсации воздействия тестируемого устройства;
• 40 тем оформления экранного интерфейса для индивидуальной настройки;
• функция выключения экрана для экономии заряда аккумулятора;
• малая масса и размеры: 400 грамм при «карманных» габаритах 150×81×27 мм;
• интеллектуальная система определения максимального тока зарядки в зависимости от источника питания;
• встроенный аккумулятор ёмкостью 5000 мАч обеспечивает до 5,5 часов автономной работы прибора.

¹ После прогрева прибора продолжительностью не менее пяти минут. Изменение температуры окружающей среды от момента прогрева прибора до проведения измерений не должно превышать ±3⁰С.

² При подключении прибора к зарядному устройству с выходным током не менее 3А.

³ Если ваше устройство имеет ограничение по максимальному току, подаваемому на порт USB, прибор автоматически ограничивает максимальный ток зарядки в соответствии с текущей спецификацией USB.

⁴ При температуре окружающей среды плюс 20±5⁰С после полного заряда аккумулятора.

График максимального уровня выходной мощности генератора

Широкополосные паразитные спектральные составляющие

Гармонические спектральные составляющие 2-го и 3-го порядка (что хуже)

Фазовый шум

Импульсная модуляция

Экранный интерфейс прибора

Блок-схема генератора ARINST ArSiG-R
