Описание

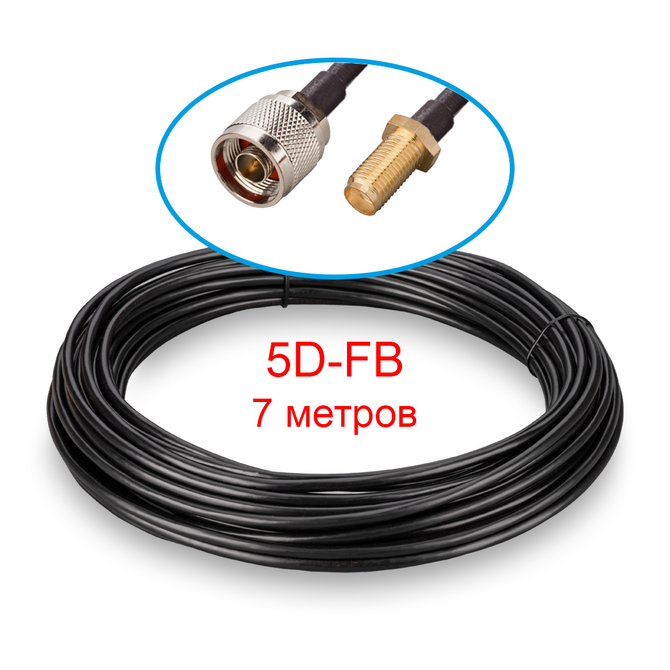

Кабельная сборка 5D-FB (черный) N(male) - SMA(female) 7 метров.

Коаксиальный кабель 5D-FB PVC/CCA предназначен для подключения оборудования для систем усиления сигнала сотовой связи и WiFi.

Коннекторы N-male снабжены резьбой для надежного соединения с ответными разъемами других устройств. К такому штекеру можно подключить практически любое устройство связи: стационарный GSM-телефон, роутер, маршрутизатор, мобильный модем, антенну, репитер или магистральный усилитель сигнала.

Характеристики:

Волновое сопротивление	50±2 Ом
Погонная емкость	81,69 пФ/м
Коэффициент укорочения	1,23
Диаметр центральной жилы	1,8 мм
Материал центральной жилы	CCA^*
Диаметр диэлектрика	5,0 мм
Материал диэлектрика	FPE^*
Внешний диаметр оболочки	7,5 мм
Материал оболочки	PVC^*
Основной экран	DF^*
Плотность основного экрана	100%
Конфигурация оплетки	120*0.14
Плотность оплетки	85%

CCA - омедненный алюминий
FPE - физически вспененный полиэтилен
PVC - поливинилхлорид
DF - двухсторонняя алюминиевая фольга на лавсановой основе

Затухание сигнала в кабеле для отрезка 100 метров.

Частота, МГц	Затухание, дБ/100м	Частота, МГц	Затухание, дБ/100м
150	7,4	1200	23,0
450	13,5	1800	28,9
800	18,6	1900	29,8
900	19,7	2450	34,4

Характеристики

Тип кабеля	5D/FB
Тип разъема 1	N-male
Тип разъема 2	SMA-famale
Длина сборки	7 метров
