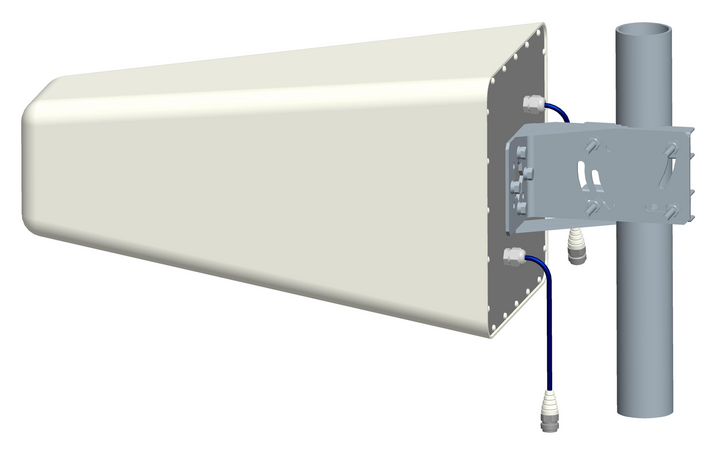

PicoCell AL-600/4200-9 MIMO представляет собой современную внешнюю антенну с кросс-поляризацией (X-POL), предназначенную для работы в трех частотных диапазонах. Антенна обеспечивает высокую эффективность передачи сигнала с минимизацией помех благодаря разнесению портов.

Основные характеристики

• Частотные диапазоны:

  • 617-960 МГц (7.5 dBi)

  • 1695-2700 МГц (9 dBi)

  • 3300-4200 МГц (9 dBi)

• Поляризация: ±45° (кросс-поляризация)

• Ширина луча:

  • Горизонтальная: 80-100°

  • Вертикальная: 55-65°

Технические параметры

• КСВН: ≤2.2

• Интермодуляция: ≤-150dBc

• Максимальная мощность: 50 Вт

• Входное сопротивление: 50 Ом

• Отношение вперед-назад: 15-20 dB

• Изоляция между портами: высокая благодаря кросс-поляризации

Конструктивные особенности

• Тип разъема:

  • 2×N Female или 2×4.3-10 Female

• Длина кабеля: 30 см

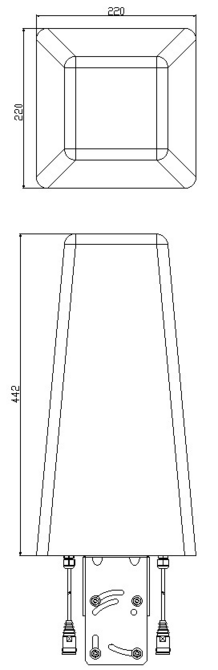

• Габариты: 442×220×220 мм

• Материал корпуса: ABS-пластик

• Цвет: белый

• Механический наклон: 0-60°

• Совместимость с мачтами: Φ40-Φ65 мм

Условия эксплуатации

• Диапазон температур: от -40°C до +60°C

• Назначение: для наружного использования

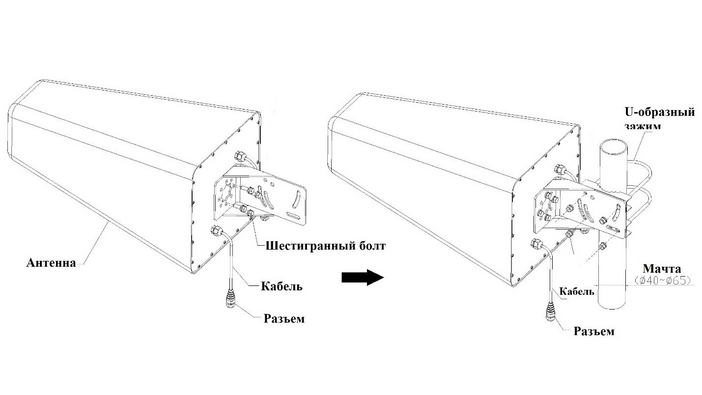

Особенности монтажа

• Важные требования к установке:

  • Дренажное отверстие должно быть направлено вниз

  • Мачта приобретается отдельно

  • Требуется точное позиционирование антенны

Преимущества

• Многодиапазонность - работа в трех частотных диапазонах

• Кросс-поляризация - эффективное подавление помех

• Высокая направленность - узкий сектор излучения

• Универсальность - возможность выбора типа разъема

• Надежность - прочный корпус из ABS-пластика

• Гибкость установки - регулируемый механический наклон

Рекомендации по применению

Антенна идеально подходит для:

• Сотовых операторов

• Базовых станций

• Систем мобильной связи

• Телекоммуникационных комплексов

Благодаря продуманной конструкции и качественным материалам, устройство обеспечивает стабильную работу в различных климатических условиях и является оптимальным решением для организации качественной сотовой связи.

             617-960 МГц                                            1695-2700 МГц                                     3300-4200 МГц
