ANT 911 M — это GSM-антенна с круговой диаграммой направленности и коэффициентом усиления 11 дБи. Рабочие частоты этой модели охватывают диапазон 890–960 МГц, в котором функционируют многие сети сотовой связи и мобильного интернета. Высокое усиление позволяет применять этот прибор для подключения к нескольким базовым станциям, расположенным в разных направлениях на значительном удалении от абонента.

Конструктивные особенности излучателя

Антенна относится к коллинеарному типу и состоит из 6 излучателей 5/8 длины волны. Коаксиальный кабель, к которому подсоединен разъем, согласован гамма-методом. В конструкции отсутствуют противовесы: вместо них инженеры отдали предпочтение четвертьволновому стакану отсечки.

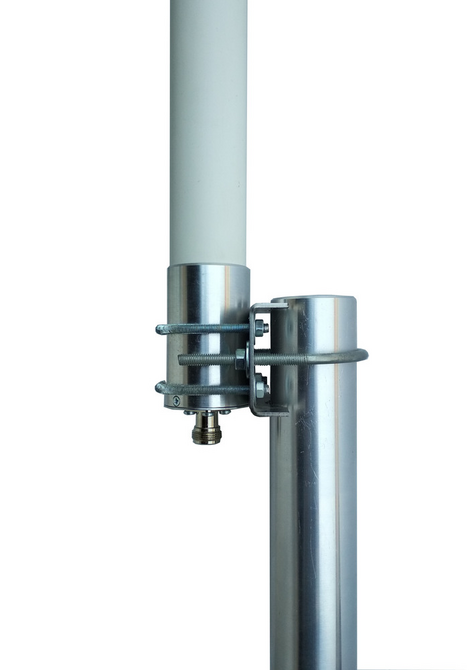

Штыревой излучатель заключен в пластиковый кожух с защитой IP65 от пыли, влаги и ультрафиолетового излучения. Возможно использование ANT-911-M на открытой местности при температуре от от -40°C до +60°C. Штатный узел крепления поддерживает установку на стену или опору круглого сечения (настенный кронштейн, мачту).

В силу высокого коэффициента антенна имеет внушительную длину полтора метра. Полные габариты — 1550 x 60 x 40 мм.

Поддержка GSM-стандарта сотовой связи

Эта модель работает с любыми стандартами сотовой связи, использующими полосу частот 890–960 МГц. К этим стандартам относится GSM-связь (GSM-900), а также более современные сети 3G (UMTS-900) и 4G (LTE Band 8).

Высокий коэффициент усиления 11 дБи достигается путем «сплющивания» диаграммы направленности антенны в вертикальной плоскости. В результате лепестки ДН вытягиваются, и прибор может принять мобильный сигнал на большем расстоянии.

Как правило, ANT-911-M используется, чтобы принять сигнал, поступающий с разных направлений:

• На стационарных объектах использование круговой антенны помогает подключить сотовый усилитель (репитер) к нескольким базовым станциям, то есть «собрать» сигнал с разных направлений;
• На подвижных объектах (например, водном транспорте) возможно эффективное усиление GSM-связи за счет высокого коэффициента усиления и быстрая смена базовых станций по мере перемещения транпортного средства.

Для подключения кабеля снижения используется общепринятый ВЧ-разъем N-female.
