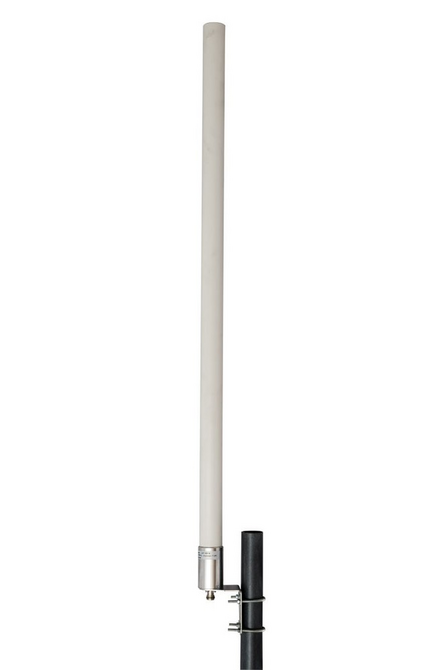

Круговая (коллинеарная) антенна GSM-диапазона 900 МГц, которая может использоваться для приема сотового сигнала с разных направлений: например, когда сотовые вышки операторов установлены с разных сторон от нужного здания. ANT-909-M имеет высокое усиление 9 дБи и может стать заменой для направленной антенны в условиях городской эксплуатации. Также возможно использование этой модели на морском и речном транспорте, который курсирует в береговой зоне.

Как круговая антенна помогает принять сигнал оператора?

Излучатель имеет круговую диаграмму направленности в горизонтальной плоскости (360°) и суженную диаграмму в вертикальной. В результате антенна не принимает и не излучает сигнал вверх и виз, но осуществляет усиленный прием/передачу в направлении абонентов. Коэффициент усиления в рабочем диапазоне 890–960 МГц составляет 9 дБи.

Для подключения к абонентскому устройству (репитеру, антенному усилителю, модему, GSM-шлюзу и т. п.) используется стандартный коннектор N-female («мама»).

Использование всенаправленной модели целесообразно в местности, где операторы установили базовые станции на разных опорах, находящихся в разных направлениях. Монтаж одной круговой антенны может заменить использование нескольких направленных аналогов и упросить систему усиления связи.

Технические особенности

• ANT-909-M состоит из четырех излучателей 5/8λ, согласованных с кабелем 50 Ом при помощи гамма-согласования (J-образная конструкция);
• В этой модели отсутствуют выступающие противовесы. Вместо них для заземления применен четвертьволновый отсекающий стакан;
• Антенна обладает превосходной эффективностью при минимальных габаритах — всего 1050 x 60 x 40 мм.

Пластиковый корпус имеет защиту от УФ-излучения, влаги и пыли. Класс защиты — IP65. Прибор может подключаться как в помещениях, так и на улице, при этом допускается эксплуатация при температурном режиме от -40°C до +60°C.
